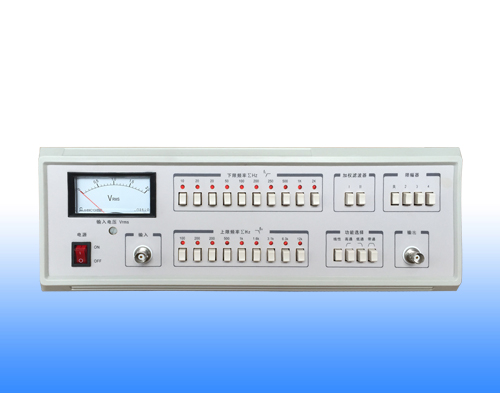

| DF3760A可调有源滤波器 |
DF3760A可调有源滤波器能对20Hz～25kHz范围的音频信号进行带通、高通、低通、限幅等方式的处理，具有频率特性好，使用方便等特点。高通、低通截止频率分别有10档、9档自锁按键开关组合，各键由发光二极管指示，并具有两组独立的加权滤波器以及限幅器。DF3760A可调有源滤波器广泛用于电声器件和整机电声性能测试及电声测量研究。
1、技术参数：
1.1、频率范围：10Hz～25kHz。
1.2、滤波器功能：
高通滤波器：截止频率在10Hz～4150Hz范围内，分截止频率10Hz、20 Hz、20Hz、50Hz 、100Hz 、200Hz 、250Hz 、500Hz 、1kHz、2kHz共10档，每档可以单独工作，也可多档同时按下，其截止频率为各档频率之和；按10Hz递增或递减。
低通滤波器：截止频率在100Hz～25kHz范围内，分截止频率100Hz、200 Hz、500Hz、1kHz、1．6kHz 、3．1kHz、6．3kHz 、12kHz共9档，每档可以单独工作，也可多档同时按下，其截止频率为各档频率之和；按100Hz递增或递减。
带通滤波器：其带宽取决于高通截止频率和低通截止频率。
加权滤波器：分“Ⅰ”“Ⅱ”两档，“Ⅰ”档滤波器为A-weighting滤波器，适用于粉红噪声输入，“Ⅱ”档滤波器为C-weighting滤波器，适用于白噪声输入，均符合IEC60268-16和IEC61672：2003所规定的标准。
1.3、带内波动：0dB增益±0.5dB 。
1.4、截止频率处的衰减：-3dB±3dB。
1.5、截止频率的第一倍频程衰减：不小于40dB。
1.6、限幅器：能对输入信号的2、3、4倍峰值限幅。
1.7、最大输入信号：1Vrms电平表指示。
1.8、输入阻抗：约1MΩ。
1.9、输出阻抗：50Ω。
1.10、电源：220V±10%，50Hz±2Hz,10VA。
1.11、工作环境：
1.11.1、温度：0℃～+40℃；
1.11.2、相对湿度：小于RH80%；
1.11.3、：大气压力：86kPa～104kPa。
1.12、外形尺寸：320mm×360mm×100mm(l×b×h)。
1.13、重量：约4kg。 |
|
|
|
|
|
|
