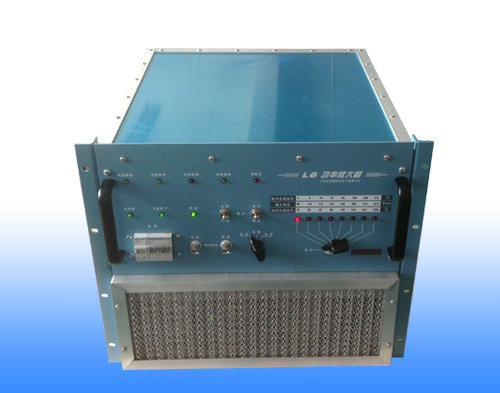

新L6仿美标
      L6(19英寸标准机柜)是一种能输出较大电流及电压的宽频带功率放大器,可以驱动阻性、容性及感性负载。该仪器具有较为齐全的保护电路、性能可靠。可广泛应用于军工单位及科研院校的产品开发及实验,同时也适用于换能器及其他非阻性材料的测试。
一、功率放大器技术指标:(【】内为最大输出电压为1200Vrms的指标)
1、放大器类型:线性AB类。
2、负载功率因素:0~100%,阻性或非阻性负载。
3、工作源选择方式:电压源、电阻源、电流源。
4、频率范围:100Hz~100kHz。
5、输出功率: 800VA(连续);
      2000VA (脉冲,占空比≦1/10,持续时间≦0.1S)。
6、 最大输出电压:1012Vrms【1200Vrms】。
7、 最大输出电流连续: 8.9Arms【7.5 Arms】;
      脉冲:22.4Arms【18.8Arms】。
8、 输入阻抗:10KΩ。
9、 满幅输出时输入电压:约1Vrms(中频),约2Vrms(高频)。
10、 电流监视:100mV/A ±2%。
11、 电压监视:10mV/V  ±2%。
12、 输出阻抗匹配档:(前面板开关切换,后面板遥控信号)
        阻抗(Ω),连续 10 20 40 80 160 320 640 1280
        阻抗(Ω),脉冲 4 8 16 32 64 128 256 512
        最大电压(Vrms) 89 126 179 253 358 506 715 1012
        阻抗(Ω),连续 14 28 56 113 225 450 900 1800
        阻抗(Ω),脉冲 5.6 11 22 45 90 180 360 720
        最大电压(Vrms) 106 150 212 300 424 600 849 1200
13、谐波失真:失真≤2%;
       典型值:失真≤0.5%。
14、噪声:输入接地时,噪声≤-70dB。
15、保护:短路、过温、过载保护。
16、保护指示:过流、过温、电流衰减、过压、保险丝故障指示灯。
17、输入、输出形式: 输入:差分、单端输入形式可选;
                       输出:军品5015三端插座。
18、连续工作时间:≥8小时。
19、风扇:自动调速。
20、电源:220V±10% 50Hz±2 Hz, 2000VA。
21、尺寸(长×宽×高  mm×mm×mm):483×500×399(19英寸标准机柜,9U高)。
22、重量:80kg(NT)。
