| 产 品 展 示 |
 |

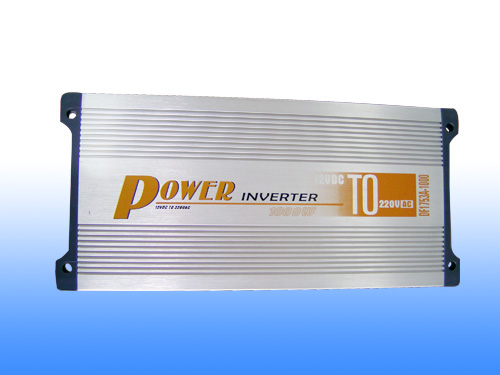

| DF1753A-1000 |
|
DF1753逆变器系列
本系列逆变器采用先进的高频逆变技术，具有完善的保护功能（包括过载保护，高温保护，短路保护，输入反接保护，电池高、低压保护及方便用户更换的外置式保险丝等）；其特点是稳定可靠，故障率低，适用面广，目前已广泛应用于通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。 |
1.技术参数
表1
|
产品型号
技术指标 |
DF1753A
-150 |
DF1753A
-220 |
DF1753A-350 |
DF1753A
-500 |
DF1753A
-1000 |
DF1753A
-1700 |
|
输入电压 |
12VDC或24VDC（可选） |
|
输出电压 |
100V，115V，220V，240VAC（可选） |
|
连续功率(24小时) |
150W |
220W |
350W |
500W |
1000W |
1700W |
|
峰值功率 |
300W |
440W |
700W |
1000W |
2000W |
3400W |
|
输出频率 |
50Hz或60Hz |
|
输出波形 |
修正的正弦波 |
|
空载电流 |
0.35A |
0.5A |
0.95A |
1A |
1.7A |
2.6A |
|
效 率 |
≥85% |
续表1
|
产品型号
技术指标 |
DF1753A
-150 |
DF1753A
-220 |
DF1753A
-350 |
DF1753A
-500 |
DF1753A
-1000 |
DF1753A
-1700 |
|
保 险 丝 |
20A |
30A |
20A´2 |
30A´2 |
30A´4 |
30A´6 |
|
重 量 |
0.54kg |
0.66kg |
1.21kg |
1.43kg |
2.51kg |
3.25kg |
|
尺寸(l´b´hmm) |
185×80×50 |
210×80×50 |
205×130×70 |
235×130×70 |
335×150×66 |
335×195×76 |
2.家用电器（功率消耗表）
表2
家用电器 |
功 率 |
家用电器 |
功 率 |
|
个人电脑 |
100W |
照明设备 |
60~100W |
|
手提电脑 |
100W以内 |
功 放 |
最大400W |
|
游 戏 机 |
100W以内 |
彩 电 |
50~100W |
|
传 真 机 |
约200W |
CD/LD/VCD |
100W以内 |
|
复 印 机 |
最大1200W |
电话/对讲机 |
100W以内 |
|
音频收音机/VCR |
约30W |
Karaoke |
100W以内 |
|
电 风 扇 |
30~80W |
录 像 机 |
100Wl,以内 |
|
电 烙 铁 |
100W |
果 汁 机 |
约40W |
|
电饭煲/吹风机 |
1200W以内 |
电动工具 |
660～1040W |
|
热水器 |
1200W以内 |
水 泵 |
800W以内 |
|
微波炉 |
200W以内 |
|
| |
| 3.面板布局 |
| |
 |
|
 |
|

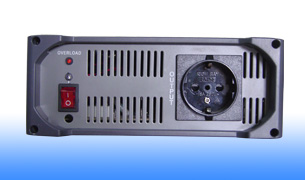

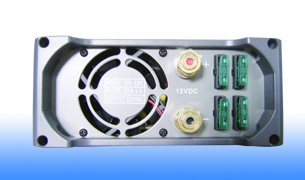

| DF1753A-1000前后面板 | |
4.保护
4.1蓄电池电压低压报警并自动关闭
当输入电压降至较低电压时，逆变器会声音报警，应马上停止使用。当输入电压降至低压时，输出将被切断，防止蓄电池过放电，从而保护蓄电池。
4.2过载保护
在所用负载超过逆变电源的额定功率，过载保护会自动关闭输出。
4.3短路保护
若设备短路，短路保护会自动关闭输出。
4.4 保险丝输入反接极性保护
当外接蓄电池时极性接反时，会烧断输入保险丝。
5.安装及维护
本逆变器采用铝合金+塑框，安装十分方便；只需很少的维护就可让逆变器工作正常，你应用一块湿布周期性地清除逆变器外部以防止灰尘的堆积。同时，旋紧直流输入端的螺丝。保持通风道的畅通。 | |
|
|
|
|
|
|
